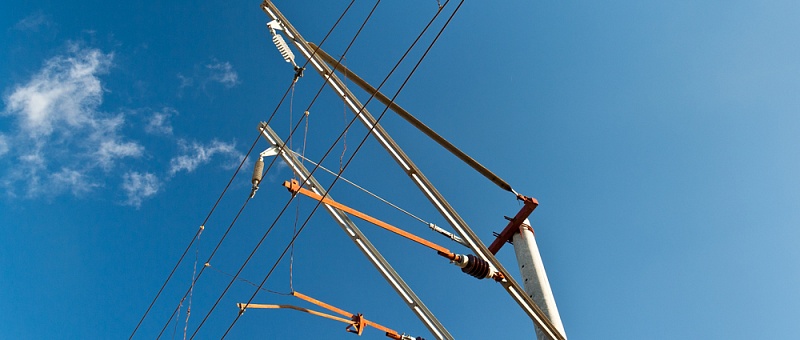

Консоли

Консоль контактной сети — конструкция, предназначенная для закрепления и фиксации в определенном положении в пространстве проводов контактной сети железной дороги одного или нескольких железнодорожных путей.

Изолированная консоль контактной сети железной дороги электрически изолирована от консольной опоры контактной сети железной дороги и находится под потенциалом тяговой сети железной дороги.

Неизолированная консоль электрически не изолирована от консольной опоры. При этом изоляторы входят в состав фиксаторов и подвесов проводов, находящихся под потенциалом тяговой сети железной дороги.

По материалам, из которых изготовлены элементы консоли, различают :

• стальные и алюминиевые консоли,

• швеллерные и трубчатые консоли.

Типы консолей приведены в таблице:

Тип консоли	Расшифровка типов консолей
ИС	Консоль изолированнная швеллерная наклонная со сжатой тягой
ИР	Консоль изолированнная швеллерная наклонная с растянутой  тягой
ИТС	Консоль изолированнная трубчатая наклонная со сжатой тягой
ИТР	Консоль изолированнная трубчатая наклонная с растянутой  тягой
НС	Консоль неизолированнная швеллерная наклонная со сжатой тягой
НР	Консоль неизолированнная швеллерная наклонная с растянутой  тягой
НТС	Консоль неизолированнная трубчатая наклонная со сжатой тягой
НТР	Консоль неизолированнная трубчатая наклонная с растянутой  тягой
НЖ	Консоль неизолированнная для консольных стоек на жестких поперечинах
НТА	Консоль неизолированнная трубчатая наклонная алюминиевая
ИТГ	Консоль изолированнная трубчатая горизонтальная
ИТГЖ	Консоль изолированнная трубчатая горизонтальная  для консольных стоек на жестких поперечинах

Марка консоли обычно содержит кроме обозначения типа консоли еще и параметры консоли:

Параметр	Расшифровка параметров консолей
цифра	номер типоразмера консоли
буква "а"	консоль анкеруемой ветви (комплектуется узлом крепления с двойным ушком для двух фиксаторов анкеруемой ветви)
буква "п"	с подкосом
буква "в"	с повышенной конструктивной высотой
буква "ж"	для консольных стоек на жестких поперечинах (проект КС-160 3А)
буква "К"	короткий бугель
цифры 3,0 или 25,0	напряжение контактной сети (3,0 кВ постоянный ток или 25,0 кВ переменный ток)
цифры 5 или 6,5	номер швеллера кронштейна
