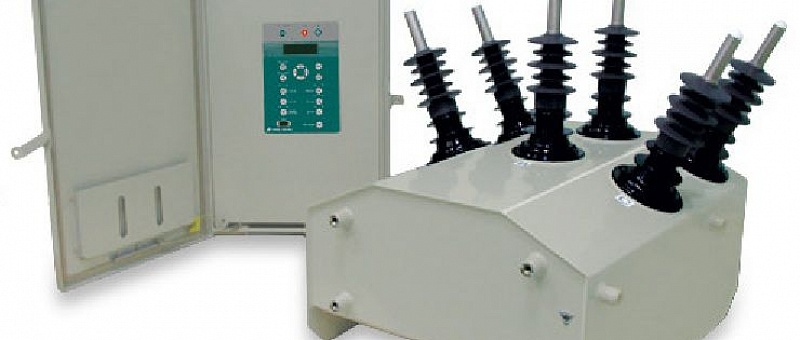

Защита КС

Для защиты контактной сети от возникновения аварийного состояния и для повышения надежности контактных сетей железной дороги разработано и применяется специальное оборудование:

• ограничители перенапряжения (ОПН);
• устройство защиты от пережога (УЗП);
• искровой промежуток (ГРПЗ, ИП).

Ограничитель перенапряжения нелинейный (ОПН) предназначен для защиты изоляции контактной сети постоянного и переменного тока напряжением 3,3 и 27,5 кВ при превышении рабочего напряжения вследствие грозовой активности и коммутационных перенапряжений.

Он исключает короткие замыкания на контактных сетях, возникающие при срабатывании роговых и трубчатых разрядников при атмосферных перенапряжениях.
Устройство защиты от пережога (УЗП) предназначено для повышения надежности изолирующих сопряжений при проходе электроподвижного состава (ЭПС). УЗП предотвращает возникновение длительного дугового разряда между контактными проводами разных электрических секций при переходе токоприемника ЭПС с контактного провода одного анкерного участка на контактный провод другого анкерного участка.
Искровой промежуток (ИП) предназначен для пропуска токов в рельсовую цепь при пробое изоляции на контактной сети железных дорог и высоковольтных линий продольного электроснабжения, проходящей по опорам контактной сети, а также для защиты арматуры опор и фундаментов от протекания по ним блуждающих токов, вызывающих электро-коррозию.

Искровые промежутки, в зависимости от конструкции, могут быть однократного (ИПМ, ИП-3М) или многократного действия (ГРПЗ-1, ГРПЗ-1У).
