Оборудование

Оборудование системы СЦБ делится на путевое и постовое.
Путевое оборудование СЦБ обеспечивает непрерывный контроль состояния стрелок и участков пути, исключает возможность перевода стрелок и задания маршрута при их занятости, определяет местонахождение подвижного состава на элементах путевого развития станции или перегона.

К путевому оборудованию СЦБ относятся:

• стрелочные электроприводы;
• светофоры мачтовые, карликовые, на консолях и мостиках;
• релейные шкафы;
• батарейные колодцы или шкафы;
• электрические рельсовые цепи (изолирующие стыки, трансформаторные и релейные ящики, рельсовые соединители, дроссель трансформаторы и др.);
• маневровые колонки;
• кабельные сети.

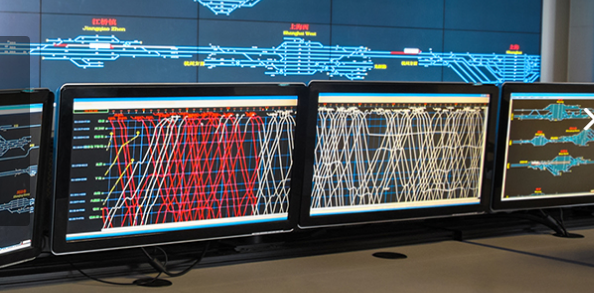

Постовое оборудование СЦБ устанавливается на постах централизованного управления и осуществляет необходимые логические и контрольные функции по заданию маршрутов и открытию сигналов. Пульт управления служит для наблюдения, контроля и управления стрелками и сигналами, световое табло с изображением плана станции показывает положение стрелок и сигналов, занятость стрелочных и путевых участков подвижным составом.

К постовому оборудованию СЦБ относятся:

• реле и релейные штативы;
• аппараты управления (пульты, табло);
• питающая установка;
• конструкции для разделки;
• кабельные коммутации.
