Ригели для контактной сети
Ригели

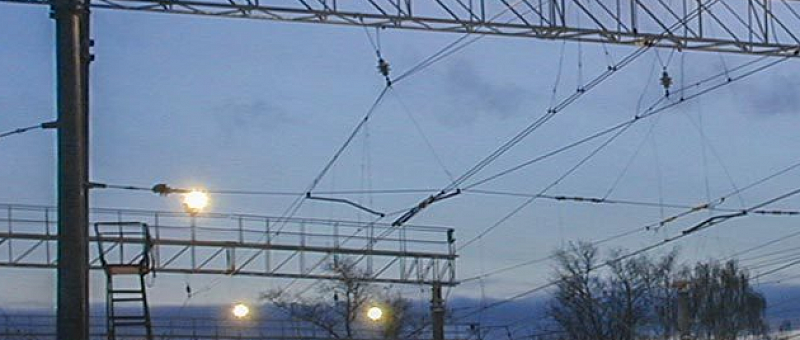

При необходимости перекрытия нескольких электрифицированных путей в качестве поддерживающих конструкций применяют жесткую поперечину, состоящую из ригеля и опор жесткой поперечины.
Ригели жестких поперечин производятся по рабочим чертежам 5254 «УНРИФИЦИРОВАННЫЕ КОНСТРУКЦИИ ЖЕСТКИХ ПОПЕРЕЧИН БАЛОЧНОГО ТИПА», которые включают в себя:
ВЫПУСК 1. РИГЕЛИ ЖЕСТКИХ ПОПЕРЕЧИН И МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ
ВЫПУСК 2. МЕТАЛЛОКОНСТРУКЦИИ БЛОКОВ РИГЕЛЕЙ
ВЫПУСК 3. УЗЛЫ КРЕПЛЕНИЯ РИГЕЛЕЙ И МОНТАЖНЫХ ЛЕСТНИЦ
ВЫПУСК 4. РИГЕЛИ ЖЕСТКИХ ПОПЕРЕЧИН ПОВЫШЕННОЙ ДЛИНЫ
ВЫПУСК 5. РИГЕЛИ ЖЕСТКИХ ПОПЕРЕЧИН ДЛИНОЙ 17,6 И 22,6 М С ОСВЕЩЕНИЕМ
Ригели разработаны с расчетными базовыми длинами 16,915м 22,515м 30,26м 34,010м 39,165м 44,165м. Ригели повышенной длины имеют расчетные длины 55,57м и 64,475м.
При необходимости базовая длина ригеля может быть уменьшена за счет сокращения длин блоков ригеля. Разработаны специальные таблицы применения.
Установка ригелей предусмотрена на оголовках и консольных столиках на металлических или железобетонных стойках жестких поперечин.
Конструкции ригелей разработаны двух типов: без освещения и с освещением. Осветительная арматура заказывается и поставляется отдельно.
В случае применения при изготовлении ригеля низколегированной стали СЗ45 в конце маркировки ригеля добавляется буква С (северное исполнение).
