Опоры контактной сети
Опоры
Опоры контактной сети предназначены для установки поддерживающих и фиксирующих конструкций контактной сети: консолей, фиксаторов, кронштейнов, траверс, ригелей.
Опоры нераздельные устанавливаются непосредственно в грунт. Раздельные опоры состоят из фундамента и стойки железобетонной или металлической.
Железобетонные стойки производятся по рабочим документации 4178 «Стойки железобетонные для опор контактной сети с анкерным креплением на фундаментах». В маркировке стоек приняты следующие обозначения:
-
ССА - с напрягаемой проволочной арматурой со смешанным армированием со сбегом 1.5%;
-
СПА -со стержневой напрягаемой арматурой со сбегом 1,5%;
-
СТА - со стержневой напрягаемой арматурой с уменьшенной коничностью со сбегом 1,0%.

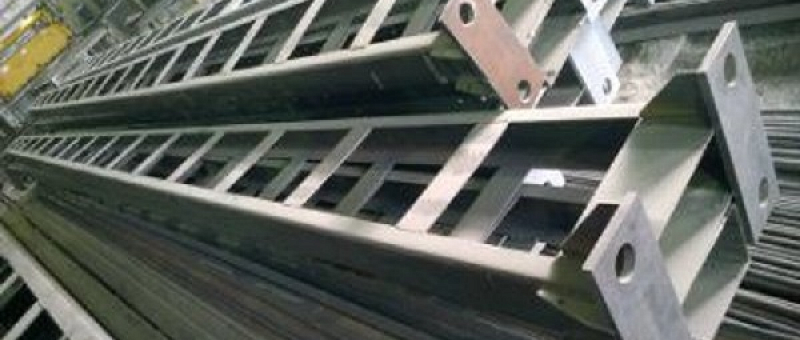

Металлические стойки производятся из стали 245 по рабочим документации 6226и «Стойки металлические для опор контактной сети». В маркировке стоек приняты следующие обозначения:
-
МГК - стойка металлическая из гнутых швеллеров с наклонными поясами (консольная);
-
МШК - стойка металлическая из горячекатанных швеллеров с наклонными поясами (консольная);
-
МГП- стойка металлическая из гнутых швеллеров с параллельными поясами (для жесткой поперечины);
-
МШП стойка металлическая из горячекатанных швеллеров с параллельными поясами (для жесткой поперечины);
В случае применения в конструкции стойки низколегированной стали СЗ45 в конце маркировки добавляется буква С (северное исполнение).
