Фундаменты контактной сети
Фундаменты
Фундаменты и анкеры контактной сети служат для фиксации консольных и анкерных опор контактной сети, а также, опор жестких поперечин в рабочем положении относительно оси пути.

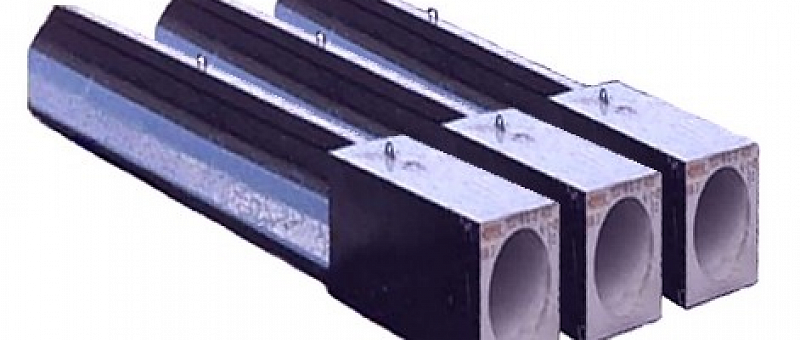

В настоящее время применяются трехлучевые железобетонные фундаменты и анкеры по проекту 4182и «Железо6етонные трехлучевые фундаменты и анкеры с заострением подземной части для опор контактной сети», предназначенные для установки раздельных железобетонных и металлических стоек для консольных опор (фундаменты ТСА, ТСС) и стоек опор жестких поперечин (фундаменты ТСП) на участках, электрифицированных на переменном и постоянном токе:
- для консольных опор с длиной фундаментов 4,0; 4.5 н 5,0 м несушей способностью 79 (8), 98 (10) и 117 (12) кНм (тсм), соотвстствснно, для стоек с нормативным моментом 59 (6), 79 (8) и 98 ( 10) кНм (тсм);
- для стоек жестких поперечин с длиной фундаментов 4,5 и 5,0 м несущей способностью 98 (10), 118 (12) и 147 (15) кНм (тсм).
Трехлучевые анкеры ТАС разработаны с допустимым усилием в оттяжке:
-
59 (6,0) кН (тс) - длиной 4,0 и 4,5 м;
-
79 (8,0) кН (тс) - длиной 5,0 м.
В фундаменты ТСА и ТСП забетонированы анкерные болты диаметром:
-
36 мм - для несущей способности 8 и 10 тсм;
-
42 мм - для несущей способности 8, 12 и 15 тсм.
Расстояния между осями анкерных болтов фундаментов приняты:
-
400 мм - в направлении вдоль оси пути;
-
500 мм - в направлении поперек оси пути.
В качестве фундаментов и анкеров могут применяться металлические сваи по проекту 3015.
